Ochránci oken a dveří – stavební překlady

Stavba je systém, kde musí vše do sebe dokonale zapadat a při navrhování je třeba dbát na každou její součást, i když ji laik může pokládat za detail. Stejně jako kvalitní základy jsou důležité i překlady, protože zajišťují podporu a strukturální integritu nad okny, dveřmi a dalšími otvory.

Když se řekne překlad, většina lidí si představí jednoduchý betonový prvek. Ve skutečnosti však překlady plní mnoho funkcí a účelů a mohou být vyrobeny z různých materiálů. Každý typ překladu, ať už betonový, keramický, nebo ocelový, má své specifické vlastnosti a použití, což umožňuje jejich široké využití v různých stavebních projektech.

Funkce a rozdělení překladů

Překlady nad okna a dveře mají klíčovou roli v architektonickém designu každé stavby. Jejich hlavní funkcí je nejen rozložení hmotnosti a tlaku nadpraží nad okenními nebo dveřními otvory do stěn či pilířů, ale také zajištění stability a odolnosti celé konstrukce. Přenášením zatížení nad otvory, které by jinak vedlo k jejich deformaci nebo poškození, chrání překlady okna a dveře před přetížením. Díky pevnosti a nosnosti překladů je možné dosáhnout robustního a bezpečného prostředí uvnitř budovy, což je naprosto nezbytné jak pro komerční, tak pro rezidenční stavby. Moderní konstrukční techniky a materiály umožňují navrhovat překlady tak, aby splňovaly specifické požadavky na estetiku, bezpečnost, a dokonce i energetickou účinnost.

Nosné a nenosné překlady

Nosné překlady jsou navrženy tak, aby přenášely statická zatížení, jako je váha stropní konstrukce, podlahy nad nimi, nebo dokonce dalších částí stavby. Jsou dimenzovány na základě potřebné nosnosti a bezpečnosti, což vyžaduje pečlivé výpočty a technické zohlednění všech aspektů zatížení a rozpětí. Nenosné překlady mají spíše estetickou roli. Nepřenášejí velká statická zatížení a jsou často používány pro dekorativní účely nebo jako prostorové oddělení mezi místnostmi.

Mohou být vyrobeny z lehčích materiálů nebo mít menší rozměry než nosné překlady, což umožňuje jejich flexibilní designové využití. Rozdíl mezi nosnými a nenosnými překlady je zásadní pro správné navrhování stavebních konstrukcí, protože se na nich odlišně uplatňují technické požadavky. Nosné překlady musí splňovat přísné normy a vyžadují speciální odborné znalosti při jejich instalaci. Nenosné překlady naopak umožňují stavebníkům více kreativity a flexibilitu při tvorbě prostorových uspořádání a vizuálního dojmu interiéru či exteriéru.

Žaluziové a roletové překlady

Nosné roletové a žaluziové překlady jsou inovativním řešením pro zlepšení energetické účinnosti a komfortu v interiérech. Tyto překlady, které v sobě mají integrovány schránky na rolety či žaluzie, jsou navrženy tak, aby byly zcela skryty pod omítkou, což přispívá k estetickému vzhledu fasády budov. Zároveň obsahují i zateplení jako ochranu před energetickými ztrátami a tepelnými mosty. Žaluzie a rolety chrání interiéry před nadměrným slunečním zářením a přehříváním, což výrazně snižuje energetickou náročnost budov.

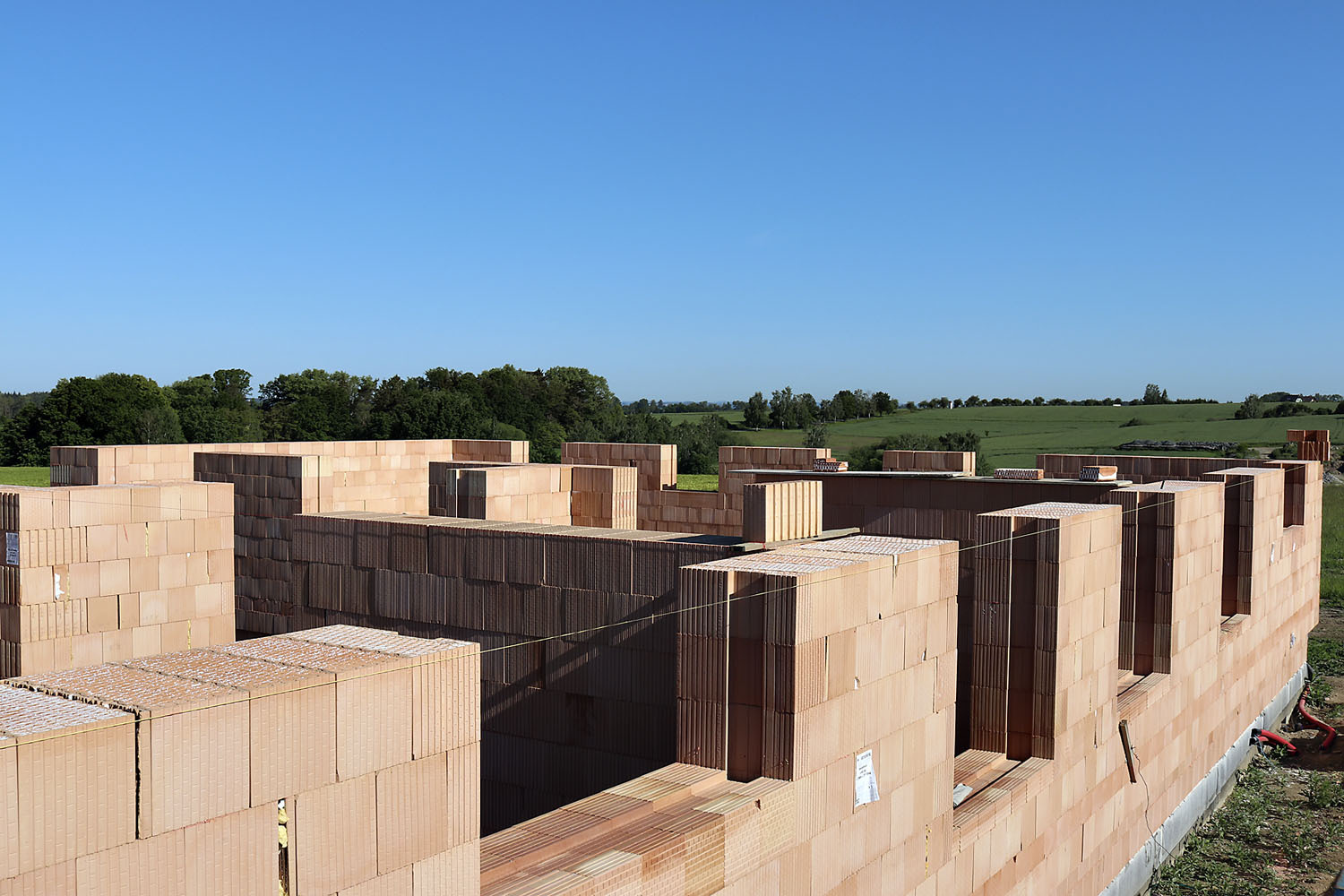

Regulují nejen teplo/chlad a světlo, ale také hluk z okolí. Jejich instalace je pevná a stabilní, což zajišťuje dlouhodobou účinnost a spolehlivost. Tyto moderní přístupy k řízení světla a tepla přinášejí uživatelům nejenom vysoký komfort, ale také významné úspory na nákladech za energie. „Překlad HELUZ FAMILY 3in1 nosný je dodáván na stavbu plně vybavený tepelným izolantem, nikdo s ním nemusí nic dělat, lze ho osadit, zazdít a získat nosnost a tepelněizolační vlastnosti, jako kdyby stavebník použil klasické nosné překlady 23,8.

Kdykoli se ale může rozhodnout namontovat zastínění a tento překlad mu to umožní díky možnosti postupně vytahovat jednotlivé díly izolantu, čímž stavebník postupně získá prostor pro žaluzii, malou roletu anebo i velkou schránku pro roletu. V každé fázi tedy v překladu zůstává maximum izolantu pro dané řešení,“ vysvětluje Filip Bosák, manažer technického poradenství společnosti HELUZ.

Dimenzování konstrukce – rozpon a přesah překladu

Rozpon překladu je zásadním parametrem pro správné dimenzování a nosnost konstrukce. Jedná se o vzdálenost mezi dvěma opěrnými body, které překlad spojuje (vychází z šířky stavebního otvoru). Při navrhování stavby je nezbytné správně určit rozpon překladu, aby byla zajištěna dostatečná pevnost a odolnost. Běžný rozpon v rodinném domě se pohybuje v rozmezí do 3 m, velké rozpony – například u prosklených stěn – vyžadují použití masivnější konstrukce překladu, použití ocelových nebo železobetonových mezisloupků nebo jiná speciální konstrukční opatření.

Specifickým případem jsou rohová okna nebo prostřené stěny bez rohové podpory – zde se navrhují individuální řešení. Velké rozpony zvyšují náklady a složitost realizace. Pro správnou funkci překladu je zásadní nejen jeho dimenze, ale i správný přesah – vzdálenost, o kterou překlad přesahuje opěrné body (okraje okenního nebo dveřního otvoru). Optimální velikost přesahu je pečlivě navrhována tak, aby překlad dokázal odolat statickému a dynamickému zatížení bez deformace nebo poškození konstrukce. U zděných staveb při šířce otvoru do 1 m obvykle stačí přesah 125 mm, u větších rozponů to bývá 150 mm, 200 mm a více. Záleží na délce rozponu a druhu materiálu (keramické, pórobetonové nebo betonové překlady). U každého prefabrikovaného výrobku najdete tyto údaje v technickém listu.

Jak překlad správně uložit

Uložení překladu se liší podle typu konstrukce a materiálu použitého pro překlad. U betonových překladů může být uložení realizováno pomocí ocelových výztuží nebo speciálních betonových spojů, které zajišťují pevné spojení s nosnými stěnami. Keramické překlady mohou být uloženy pomocí malty, speciálních hmoždinek nebo kotvení, které umožňují jejich pevné spojení s podkladní stěnou. Důležité je, aby uložení překladu bylo provedeno tak, aby bylo zajištěno rovnoměrné rozložení zatížení a minimalizace rizika deformace či trhlin ve stěně.

Při umísťování překladů je nezbytné pečlivě připravit otvor ve zdi, kde bude překlad uložen. Tento otvor musí být přesně vyměřený a zbavený prachu a nečistot. Pro zajištění stability a bezpečnosti během instalace překladu se používají dočasné podpěry. Ty drží překlad na místě, dokud není pevně ukotven a nenabyde požadované pevnosti. Překlady se umísťují s již zmíněným přesahem, který zajišťuje, že překlad bude pevně ukotven a schopný přenášet zatížení. K lepení překladů se nejčastěji používá malta nebo beton. Tento materiál slouží k pevnému uchycení překladu ke zdi a zajišťuje jeho stabilitu. V některých případech se mohou používat i speciální stavební lepidla nebo chemické kotvy, které zajišťují pevné spojení mezi překladem a stěnou.

Tepelné mosty

Pro zajištění energetické účinnosti stavby je důležité také zateplení překladů. Překlady mohou být zatepleny pomocí různých izolačních materiálů, jako je expandovaný polystyren (EPS), extrudovaný polystyren (XPS) nebo minerální vlna. Tyto materiály se aplikují na překlad, nadpraží a ostění až po okenní rám tak, aby eliminovaly tepelné mosty. Některé prefabrikované překlady jsou již vybaveny integrovanou tepelnou izolací, což usnadňuje jejich instalaci a zlepšuje tepelnou účinnost stavby.

Monolitické a prefabrikované překlady

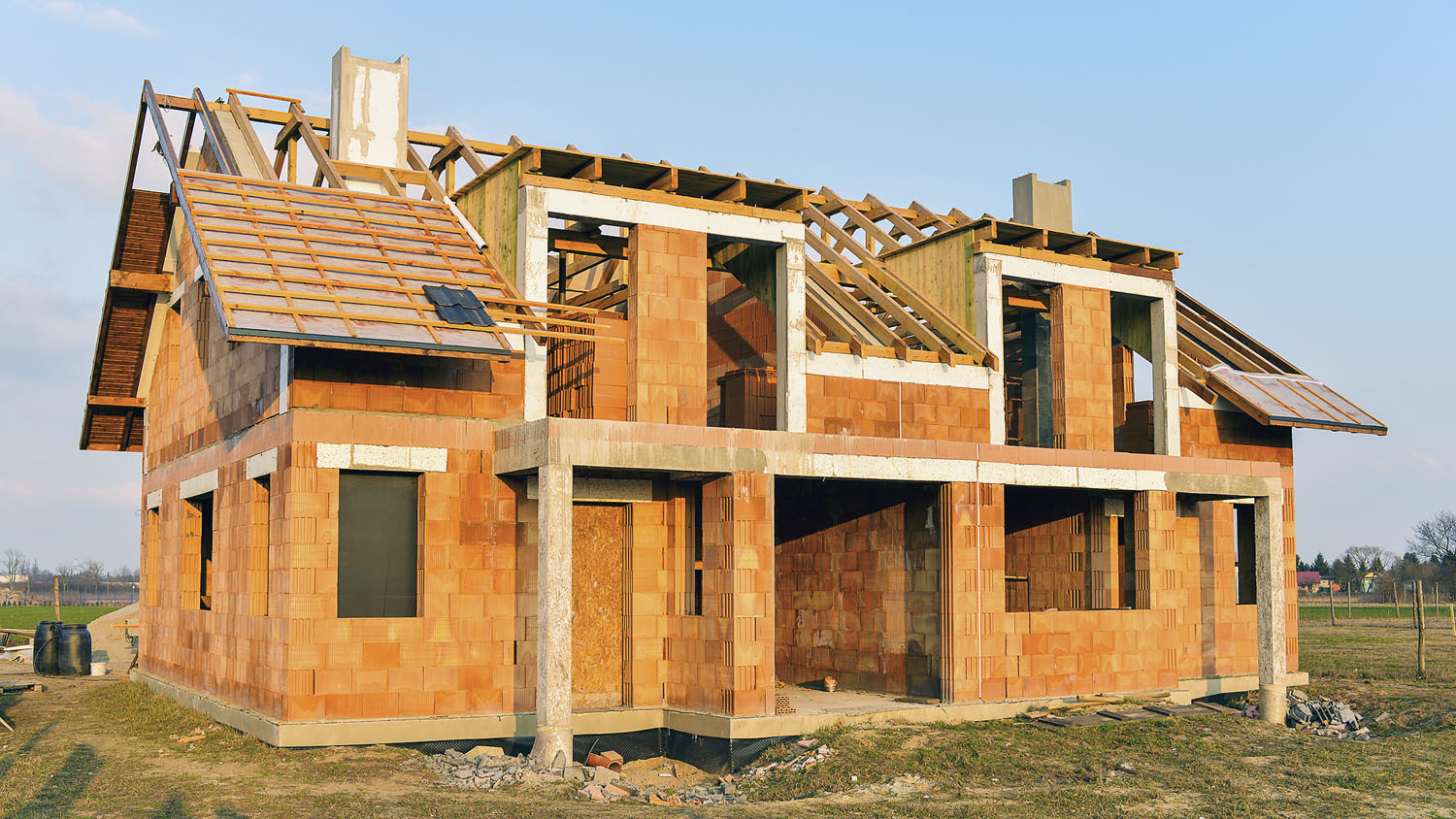

Železobetonové monolitické překlady se realizují přímo na místě stavby. Tento typ překladu je často preferován, protože se snadno přizpůsobí specifickým rozměrům, tvarům a požadavkům konkrétního projektu. Monolitické překlady umožňují flexibilitu při návrhu a jsou ideální pro atypická řešení. Navíc mohou poskytovat vyšší pevnost a odolnost v porovnání s prefabrikovanými variantami, protože jejich dimenze a výztuž jsou navrhovány na míru.

Jejich provedení je však zdlouhavější a náročnější na práci než u prefabrikátů – je třeba připravit bednění a dodržet technologickou přestávku. Prefabrikované překlady se vyrábějí v předem určených rozměrových řadách a specifikacích mimo stavbu a jsou následně dopraveny na místo a instalovány většinou pomocí těžké techniky. Tento přístup umožňuje rychlejší instalaci a minimalizuje potřebu stavebních prací na místě, což může zkrátit dobu výstavby.

Prefabrikované překlady se vyrábějí z různých materiálů, jsou součástí stavebnicových systémů, jsou s nimi po rozměrové i technické stránce kompatibilní a nabízejí konzistentní kvalitu a rozměry díky standardizované výrobě. Nevýhodou tohoto řešení může být vyšší počáteční cena ve srovnání s monolitickými překlady a omezená flexibilita při případných úpravách rozměrů nebo tvarů během stavby.

Materiál

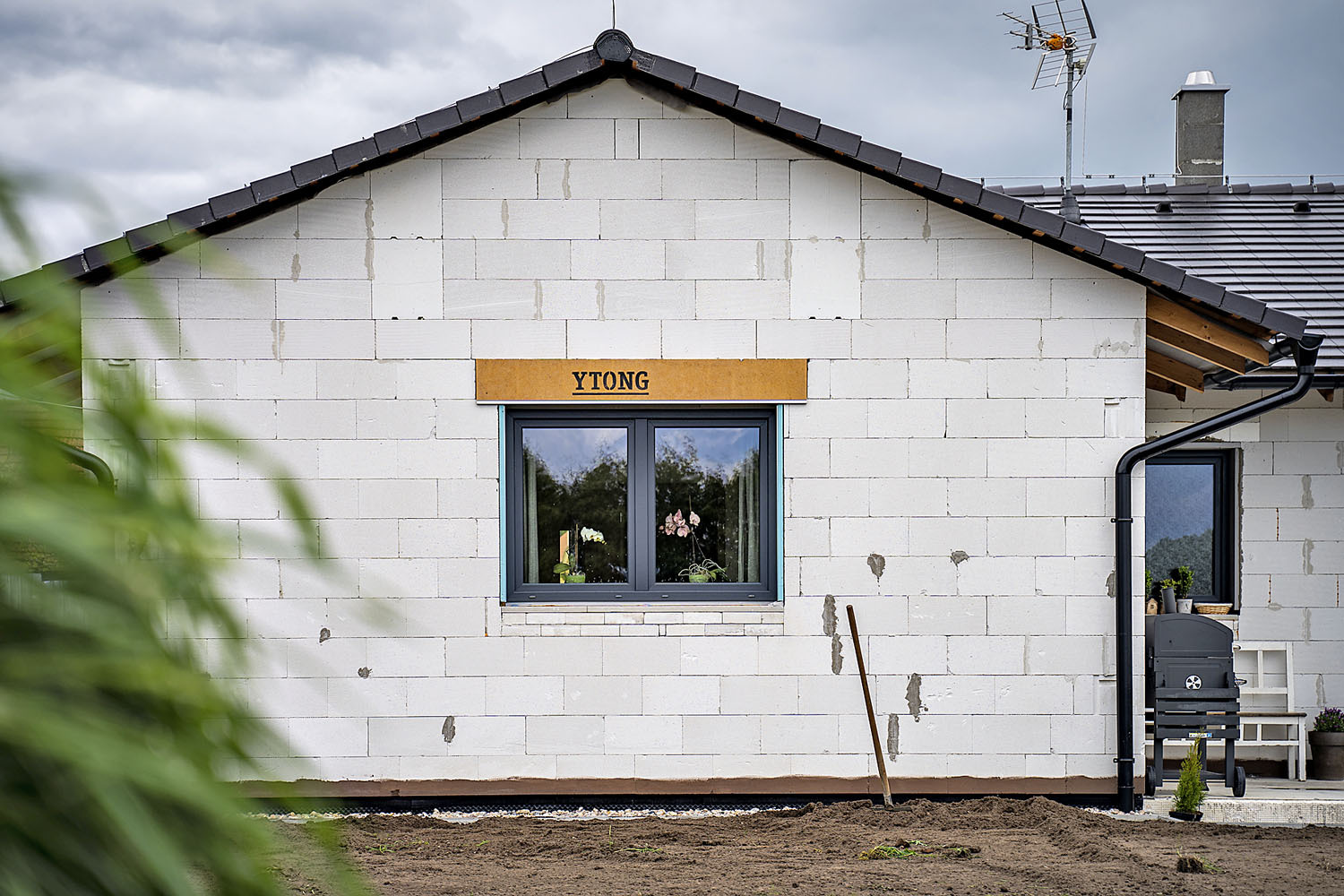

Zatímco u historických staveb najdete jako překlady například hranoly ze dřeva nebo ocelové profily, dnes jsou nejoblíbenější betonové, železobetonové a keramické (cihelné) překlady nebo kombinace těchto materiálů, dá se využít i pórobeton. Betonové a železobetonové překlady jsou preferovanou volbou pro nosné aplikace nad většími otvory. Jejich nosnost a odolnost zajišťují, že mohou účinně přenášet váhu a tlak konstrukce. Maximální délka betonového překladu je limitována hmotností betonu a jeho typem, nejpoužívanější jsou prefabrikované překlady pro světlou šířku otvoru cca do 240 cm.

Pro snížení hmotnosti jsou některé typy vylehčeny dutinami. Monolitický železobetonový překlad lze realizovat nad stavebním otvorem o světlosti 6 až 7 m či více (nad pásovými okny, plně prosklenou fasádou apod.). Dlouhé překlady jsou však velmi nákladné, vyžadují robustní dimenze i výztuž – mohou dosáhnout konstrukční výšky 40 cm a více. Keramické překlady jsou lehčí než betonové varianty a používají se i jako nenosné. Nosné překlady jsou konstruovány jako keramobetonové (např. Porotherm KP a Porotherm KP 7) – skládají se z keramických tvarovek, které jsou vylévány betonem a opatřeny ocelovou výztuží. Délka překladu je 100–350 cm.

Překlady Porotherm KP XL se zmonolitňují na stavbě, vyžadují účinné podepření a plné nosnosti nabývají po vytvrdnutí zálivky. Takto lze realizovat překlady nad otvory o světlé šířce 320–600 cm (nad velkoformátovými okny a garážovými vraty). Keramické materiály jsou odolné vůči povětrnostním podmínkám a mají vysokou trvanlivost. Důkladné plánování a kvalitní provedení instalace překladů jsou naprosto klíčové pro dosažení optimálního výsledku a dlouhé životnosti domů. Vývoj v oblasti stavebních materiálů a technik přináší stále nové možnosti pro efektivní a ekologicky šetrné řešení při konstrukci a renovaci budov.
